MS15-180/55型矿用锚索张拉机具发布日期:2018-12-21 11:53 浏览次数:
技术说明:
1、概述
1.1 用途及适用范围
MS15-180/55、 MS18-180/55矿用锚索张拉机具用于煤矿巷道锚喷锚索(钢绞线)支护中保证锚索有一定的预应力的张力机具和检测工具,以确保锚喷锚索工程质量。
该产品既适用于煤矿巷道锚索预应力的张拉。也适用于使用锚索的交通隧道涵洞和冶金、化工等矿山工程巷道锚索预应力的张拉。
1.2 主要特点
1.2.1 预应力张拉千斤顶内置锁具,不但实现自动锚固和自动退锚,而且保证了操作安全,提高了工作效率。此外还与多种预压器配套使用。
1.2.2 采用手动高压双向油泵作动力源,安全性能好,适用各煤矿井下使用。
1.2.2 总体结构合理,性能优越,操作简单,使用安全。
1.3 品种规格
本产品分为两种规格。以适应锚索公称直径大小为例,一种MS15-180/55适用锚索直径Φ15.24 mm。一种 MS18-180/55适应锚索直径 Φ17.8 mm。
1.4 型号的组成及代表含义
产品型号的组成及代表含义如下:
1.5 使用环境条件
1.5.1 手动液压泵,当环境温度低于10℃时,液压油由YB-N32改换用YB-N22号。
1.5.2 手动泵在阀门及档案周围环境应当清洁,尽量少有灰尘污物。
2 产品结构、性能和工作原理

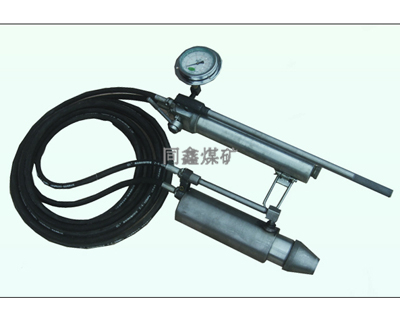

2.1 产品主要由手动液压泵,张拉力值指示表,高压胶管张拉千斤顶组成。
六玄网服务器-六玄网132423-六玄网38744-六玄网04424-六玄132432提供MS15-180/55型矿用锚索张拉机具基本性能参数表
性能参数 | 参数值 | 备注 | |
整机 | 额定张拉力(KN) | 180 |
|
六玄网服务器-六玄网132423-六玄网38744-六玄网04424-六玄132432提供千斤顶额定压力(Mpa) | 55 |
| |
适应锚索公称直径(mm) | 15.24 |
| |
张拉力值满量程准确度偏差 | 3% |
| |
张拉力测量仪表 | 型式 | 指针、数字 |
|
型号 | —— |
| |
量程 | 0-320 |
| |
精度等级 | 1.5 |
| |
张拉千斤顶 | 缸径(mm) | ∮79 |
|
行程(mm) | 150 |
| |
中心孔径(mm) | ∮17 |
| |
六玄网服务器-六玄网132423-六玄网38744-六玄网04424-六玄132432提供张拉千斤顶重量(kg) | 15 |
| |
液压泵站 | 系统额定工作压力(Mpa) | 55 |
|
油箱有效容积(L) | 1 |
| |
系统额定排量(ml/per) | 1.8/8 |
| |
型式 | 人力泵 |
| |
手摇力(N) | 350 |
| |
手动泵重量(kg) | 8 | 不含油 |
